西門子交換機X204手冊產品介紹及交換機管理方式
西門子交換機SCALANCE X204-2LD是受管理的 IE 交換機，首先我們來了解一下交換的含義，交換是按照通信兩端傳輸信息的需要，用人工或設備自動完成的方法，把要傳輸?shù)男畔⑺偷椒弦蟮南鄳?yīng)路由上的技術的統稱。那么交換機的作用是什么呢？
交換機的作用是什么？它放到了路由器后端，用來擴展路由器接口，避免接口不夠用而使用的。假如德?tīng)栁髀?/font>有20臺電腦需要用網絡，而路由器最多的只有8個口，只能接7臺電腦，這時候就需要有交換機來擴展網絡接口實現。

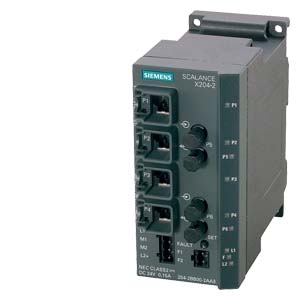

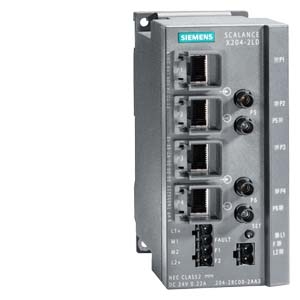

SIEMENS交換機 SCALANCE X204-2LD
德?tīng)栁髀鏖T子交換機訂貨號：6GK5204-2BC10-2AA3，型號：SCALANCE X204-2LD，網管型交換機，帶有4 個10/100Mbit/s RJ45接口，2個100Mbit/s
交換機以四種方式管理，如下所示：
1.使用超級終端(或者仿終端軟件)連接到交換機的串口(console)，以便通過超級終端訪問交換機的命令行接口(CLI)。使用console端口連接到交換機
第一步：通過Console口可以搭建本地配置環境。將微機的串口通過電纜直接同交換機面板上的Console串口連接。
第二步：在微機上運行終端仿真程序超級終端，建立新連接，選擇實際連接時使用的微機上的RS-232 串口，設置終端通信參數為9600 波特、8 位數據位、1 位停止位、無校驗、流控為XON/OFF。
第三步：交換機上電，顯示交換機自檢信息；自檢結束后提示用戶鍵入回車，直至出現命令行提示符“login:”；在提示符下輸入admin，進入配置界面。
2.使用Telnet命令管理交換機。使用Telnet連接到交換機，啟動后，用戶可以通過局域網或廣域網，使用Telnet客戶端程序建立與交換機的連接并登錄到交換機，然后對交換機進行配置。它最多支持8個TELNET用戶同時訪問交換機。注意：首先要保證被管理的交換機IP地址設置了，并保證交換機與微機網絡的連通性。在微機上運行Telnet客戶端程序。
3.使用支持SNMP協議的網絡管理軟件管理交換機。通過SNMP協議的網絡管理軟件管理交換機。具體步驟如下：
第一步：通過命令行模式進入交換機配置界面?！?/span>
第二步：給交換機配置管理IP地址?！ ?/span>
第三步：運行網管軟件，對設備進行維護管理?！ ?/span>
4.使用WEB瀏覽器如Internet Explorer 來管理交換機。通過WEB瀏覽器管理交換機。如果我們要通過Web瀏覽器管理交換機，首先要為交換機配一個IP地址，保證管理IP和交換機能夠正常通信。在IE中輸入交換機的IP地址，出現一個Web頁面，我們可對頁面中的各項參數進行配置。
以上就是關于西門子交換機的X204的介紹及交換機管理方式，更多交換機知識請關注德?tīng)栁髀倬W(wǎng)www.kanafeed.com
