變頻器故障 | 加速過流是什么原因?qū)е碌模?/h2>

信息來源：      發布時間：2019-08-05 10:47:02      點擊次數：0

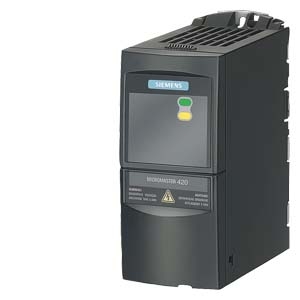

 首先變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。

1、變頻器的作用是實現電機的變速運行，調整電機功率。從而達到省電。

2、變頻器的作用還可以降低電力線路電壓波動。



變頻器正常工作時內部是先將輸入變頻器的工頻電源經過整流，然后再進行逆變，中間過程運用PWM（脈寬調制）控制技術實現輸出電源頻率的變化的，因此變頻器輸出至變頻電動機的電源已經不是常規意義上的“工頻”交流電，而是經過處理后的“交流電”。因此變頻器調速的過程需要一個響應時間，在此時間范圍內操控頻率的變化會得到相應的效果，而超出此范圍特別是加速的過程會使輸入速度大于輸出速度，致使響應速度延遲，導致過流發生。



首先應區分是由于負載原因，還是變頻器的原因引起的。
如果是變頻器的故障，可通過歷史記錄查詢?cè)谔l時的電流，超過了變頻器的額定電流或電子熱繼電器的設定值，而三相電壓和電流是平衡的，則應考慮是否有過載或突變，如電機堵轉等。
在負載慣性較大時，可適當延長加速時間，此過程對變頻器本身并無損壞。若跳閘時的電流，在變頻器的額定電流或在電子熱繼電器的設定范圍內，可判斷是IPM模塊或相關部分發生故障。
首先可以通過測量變頻器的主回路輸出端子U、V、W， 分別與直流側的P、N端子之間的正反向電阻，來判斷IPM模塊是否損壞。如模塊未損壞，則是驅動電路出了故障。
如果減速時IPM模塊過流或變頻器對地短路跳閘，一般是逆變器的上半橋的模塊或其驅動電路故障;而加速時IPM模塊過流，則是下半橋的模塊或其驅動電路部分故障，發生這些故障的原因，多是由于外部灰塵進入變頻器內部或環境潮濕引起。
