西門子電源SITOP PSE201U 緩沖模塊配置方案
方案應用背景：

• 對負載設備供電等級要求高的場合

• 供電網絡不穩定，預防交流閃斷或電壓異常跌落導致負載直流供電故障緩沖模塊功能：

• 供電系統或電源模塊故障時，提供短時間直流供電緩沖：負載電流 40 A 時緩沖時間200 ms，負載電流 5 A 時緩沖時間 1600 ms

• 可提供額外 3 倍瞬時大電流輸出支持，節約冗余成本

• 實現遠端報警

緩沖模塊使用：

• 用于 SITOP 電源緩沖配置方案使用

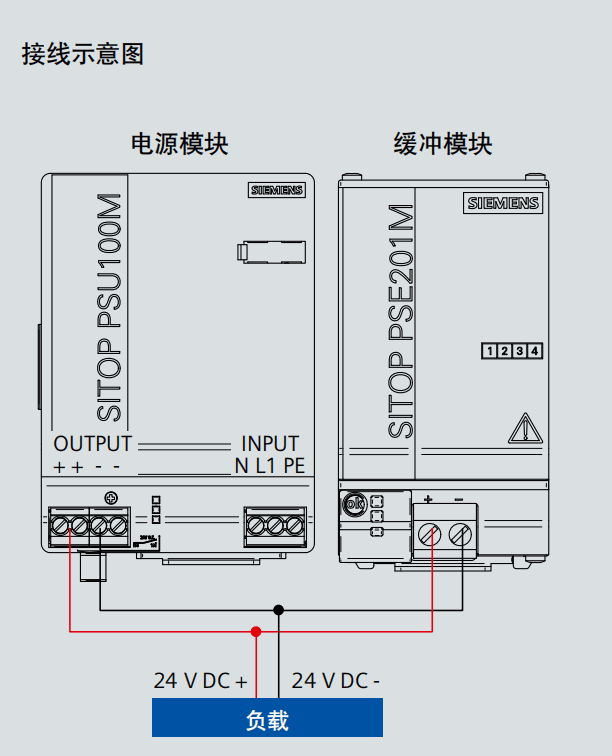

• 緩沖模塊同電源模塊并聯連接，接線方式參考左方示意圖

• 通過并聯配置可增加緩沖時間，最大緩沖時間 10 s
