西門子電源模塊電路圖

信息來源：      發布時間：2012-04-27 10:58:51      點擊次數：0
 \

電源模塊有正常電壓輸出，但OP上顯示不一樣有可能電源模塊（55/71 kW）內部的DC link sensing以及Monitoring 電路故障，導致電源模塊實際有正常高壓輸出（660VDC），但是模塊本身的檢測出現問題，所以在HMI 的diagnostic / Axis  Service 界面監控到 DC Link Voltage 項的顯示卻只有300多V。

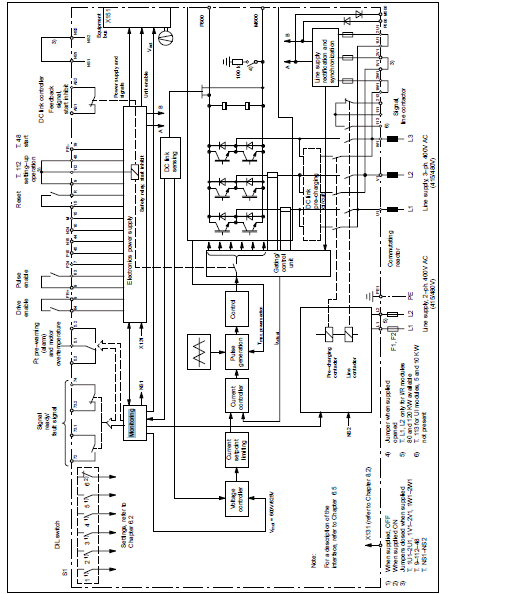

可以參考一下電源模塊電路圖
?
