怎樣以特定的模擬量輸入值A(chǔ)DC啟動MICROMASTER 440?
MICROMASTER 440 (MM440)通過模擬量輸入1(ADC 1)用電位計輸入0V - 10V的設定值。
斜坡上升和下降時間均為3秒。
ON/OFF1 指令通過數字量輸入端子1(DIN 1) 輸入.
為防止變頻器以高頻率啟動，模擬量的輸入值應<1V(此時=5Hz)。

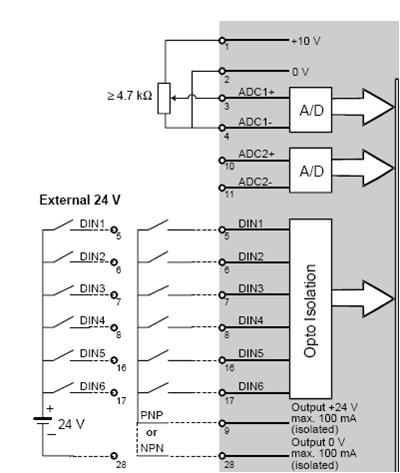

ADC + DIN 框圖 (MM440)

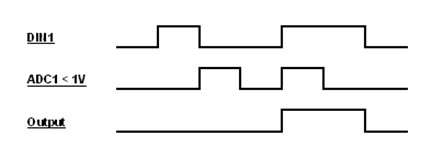

功能圖
解決方案:
p0700[3]
選擇命令源
2
p0701[0]
數字輸入1 的功能(CDS)
99
p0840[0]
BI：正向運行的ON/OFF1 命令(CDS)
r2841.0
p1000[0]
頻率設定值的選擇(CDS)
2
p1040[0]
MOP 的設定值(輸入啟動頻率)
5
p1070[0]
CI: 主設定值，第1 命令數據組 (CDS)
r1024
p1075[0]
CI: 附加設定值，第1 命令數據組(CDS)
r755[0]
p1080[0]
CI: 附加設定值，第1 驅動數據組(DDS)
5.00
p2800
使能自由功能塊
1
p2801[0]
激活自由功能塊，使能AND 1
1
p2801[9]
激活自由功能塊，使能NOT 1
1
p2801[14]
激活自由功能塊，使能RS-FF 1
1
p2802[12]
激活自由功能塊，使能比較器1
1
p2810[0]
BI: AND 1, 二進制位輸入 0 (BI 0)
r2886.0
p2810[1]
BI: AND 1, 二進制位輸入 1 (BI 1)
r722.0
p2828
BI: NOT 1
r722.0
p2840[0]
BI: RS-FF 1, 二進制位輸入：置位
r2811.0
p2840[1]
BI: RS-FF 1, 二進制位輸入：復位
r2829.0
p2885[0]
CI: 比較器1, 互聯連接輸入 0 (CI 0)
r1050
p2885[1]
CI: 比較器1, 互聯連接輸入 1 (CI 1)
r755[0]
