首先什么是ET 200SP，它是西門子推出的新一代分布式I/O系統，在結構設計上采用了與ET 200S類似的緊湊式設計，目前已覆蓋ET 200S的主要功能，接口模塊IM155-6PN ST與IM155-6 DP HF支持最多32個模塊；IM155-6 HF支持最多64個模塊，信號模塊支持熱插拔，集成PROFIenergy功能，I/O模塊支持電源分組，支持組態控制功能。由于信號模塊提高了集成度，使得使用ET 200SP配置相同數量的I/O信號比使用ET 200S，體積減少50%；改變了模板供電方式，無需PM-E模板；模板功能進行了整合，減少了模塊的種類；系統集成了電源模塊，從而無需單獨的電源模塊；采用的100MBit/s 背板總線，使背板數據刷新速度得到極大提高；采用快速接線技術，接線無需工具；安裝導軌為標準的DIN35導軌。

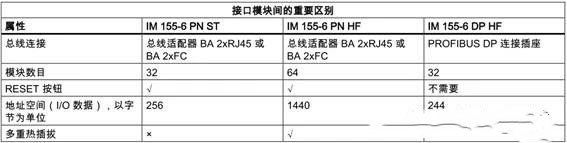

目前ET 200SP的接口模塊有3種類型，分別為IM 155-6 PN ST、IM 155-6 PN HF和IM 155-6 DP HF，主要區別見下表：

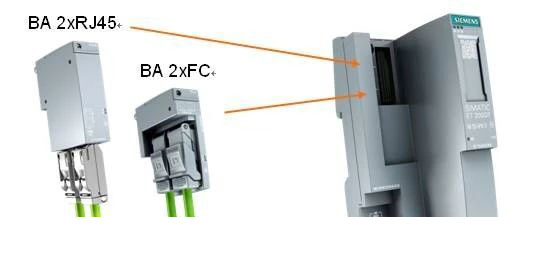

其中BA 2×RJ45標準總線適配器和快連式總線適配器BA2×FC均可用于IM155-6PN ST及IM 155-6PN HF，二者的區別如下圖1所示：

（圖 1） BA 2×RJ45與BA2×FC的區別

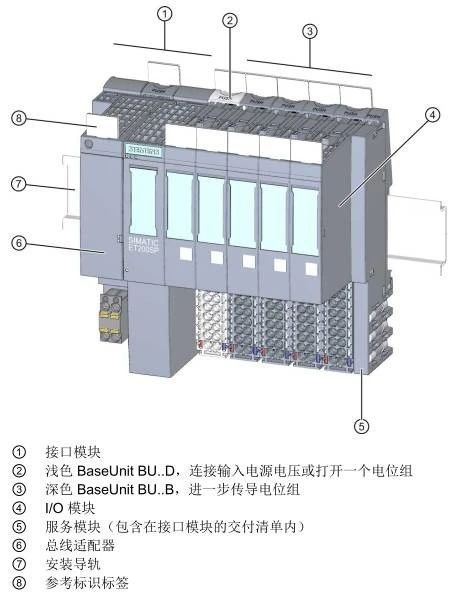

【典型配置】一個完整的ET 200SP系統見下圖2所示：

（圖 2） ET200SP系統示意圖

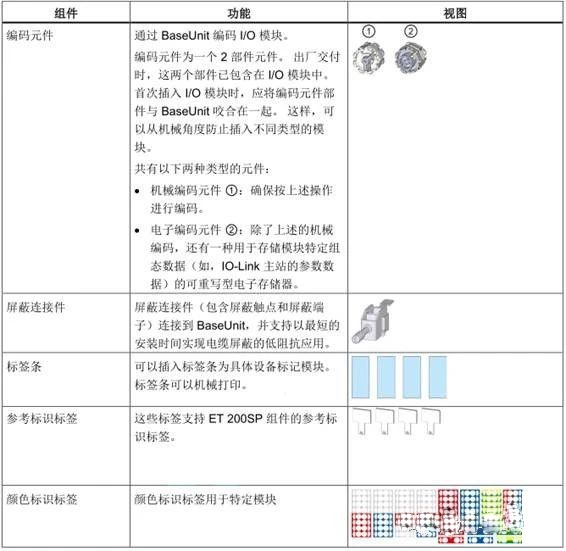

  各組件功能見下表：

通過讀取相應的Bit位，可獲得相應的模塊電壓L+的狀態。對于IM 155-6 PN HF ，通過組態不同的服務器模塊，除可檢測電源電壓外，還可實現對輸入信號反饋電壓的狀態進行檢測，

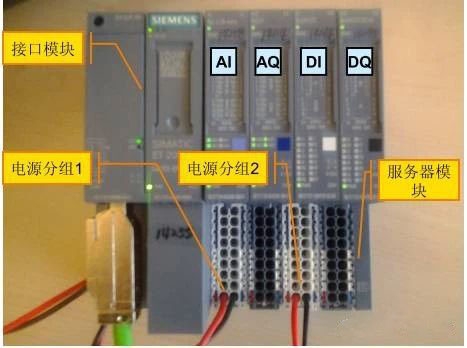

安裝GSD文件的方法，在這里不再闡述，詳見其它文檔。本文檔實際的硬件配置如下圖3所示，該ET 200SP由從左至右依次為AI、AQ、DI和DQ，模擬量模塊通常接各種儀表信號，數字量輸入模塊通常接開關/按鈕，數字量輸出模塊通常接指示燈及繼電器等，如用戶希望模擬量信號與數字量信號供電的分開，以便于日后的維護，則此類要求也可通過電源分組來實現，圖3的電源分組情況即按照此類要求進行配置，詳見下圖：

以上是關于西門子ET200SP模塊的簡單介紹，希望在您使用的過程中有一些幫助，
