安全開關設備3TK2830-1AL20

信息來源：      發布時間：2014-01-14 10:23:30      點擊次數：0

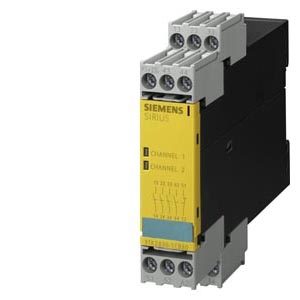

　　西門子3TK2830-1AL20繼電器產品描述

　　SIRIUS SAFETY RELAY WITH RELAY RELEASE CIRCUITS (FK), 230V AC, 22.5MM, SCREW TERMINAL, FK INSTANT.: 4S, FK DELAYED: 0, MC FOR FEEDBACK: 1, EXPANSION UNIT, MAX. ERR. SIL / PL: AS GG,

　　安全繼電器,繼電器釋放電路(FK)隊,230 v AC,22.5毫米,螺絲接線端,FK即時隊。:4 s,FK延遲隊:0,MC反饋:1、擴張,馬克斯。犯錯。銀/ PL:GG,



產品品牌名稱   SIRIUS
產品名稱   安全開關設備
產品的結構形式   擴展設備
防護等級IP / 外殼   IP40
防護等級 IP / 連接端子的   IP20
防電擊接觸保護   防直接接觸保護
隔離電壓 / 測定值 V 300
環境溫度
  • 在儲存期間
 °C -40…+80
  • 運行期間
 °C -25…+60
氣壓
  • 按照SN 31205
 kPa 90…106
相對空氣濕度
  • 在運行階段
 % 10…95
安裝高度 / 對于高度高于NN / 最大的 m 2,000
抗震強度 / 按照IEC 60068-2-6   5 ... 500 Hz: 0,075 mm
抗沖擊穩定性   8g / 10 ms
脈沖電壓強度 / 測定值 V 4,000
EMC干擾發射   EN 60947-5-1
安裝環境參考 EMC   電器設備標示
  • 按照DIN 40719擴展的按照IEC 204-2 / 按照IEC 750
   KT
  • 按照DIN EN 61346-2的
   F
串聯的結構形式   無
產品特點 / 橫接安全的   否
安全完整性等級 (SIL)
  • 按照IEC 61508
   SIL3
SIL極限讀數 (對于一個局部系統) / 按照EN 62061   3
績效水平(PL)
  • 按照 ISO 13849-1
   e
類別 / 按照EN 954-1   與基礎設備相符
類別 / 按照ISO 13849-1   4
硬件故障公差 / 按照 IEC 61508   1
安全設備類型 / 按照 IEC 61508-2   類型 A
每小時發生引起危險的停機故障概率(PFHD) / 對于高要求比率 / 按照EN 62061 1/h 0.12E-8
停機故障的平均概率 對于請求(PFDavg) / 對于低要求比率 / 按照IEC 61508 1/y 0.1E-5
T1值 / 用于檢測試驗(Proof-Test)間隔時間或使用時間 / 按照 IEC 61508 a 20
輸出端數目 / 作為附帶觸點的控制元件
  • 作為常閉觸點 / 用于報警功能 / 無延遲轉換的
   0
  • 作為常開觸點 / 安全保險的 / 無延遲轉換的
   4
  • 作為常開觸點 / 安全保險的 / 延遲轉換的
   0
輸出點數目 / 作為無觸點的半導體控制元件
  • 故障安全的

  • 立即轉換的
   0
  • 無延遲轉換的
   0
  • 用于報警功能

  • 延遲轉換的
   0
  • 無延遲轉換的
   0
停止類別 / 按照DIN EN 60204-1   0

綜合技術細節：

輸入端的結構形式
  • 串聯輸入端
   否
  • 反饋輸入
   是
  • 起動輸入
   否
電氣連接結構形式 / 插座   是
開關頻率 / 最大的 1/h 1,000
通斷能力電流
  • 繼電器輸出端的常開觸點

  • 當DC-13時

  • 在24 V時
 A 5
  • 當115 V時
 A 0.2
  • 當230 V時
 A 0.1
  • AC-15 時

  • 當115 V時
 A 5
  • 在230 V時
 A 5
  • 繼電器輸出端的常閉觸點

  • 當DC-13時

  • 當24 V時
 A 5
  • 當115 V時
 A 0.2
  • 當230 V時
 A 0.1
  • AC-15 時

  • 當115 V時
 A 5
  • 當230 V時
 A 5
熱電流 / 附帶觸點的控制元件的 / 最大 A 5
電子式使用壽命（轉換周期） / 典型的   100,000
機械式使用壽命（轉換周期） / 典型的   10,000,000
熔斷器熔絲的結構形式 / 用于繼電器輸出端常開觸點的短路保護 / 必要的   gL/gG: 6 A或靈敏的: 10 A
直流電阻 / 導線的 / 最大 Ω 30
導線長度 / 在傳感器和評值電子裝置之間的 / 當Cu 1,5 mm²且150 nF/km / 最大 m 80
接通時間 / 當自動起動時
  • 當AC時 / 最大
 ms 200
接通時間 / 當自動起動時 / 在電網停電之后
  • 最大
 ms 200
返回延遲時間 / 在電網停電時
  • 最大
 ms 80
重啟待機時間 / 在網電停電之后 / 典型的 ms 120

控制電路：

電壓類型 / 控制饋電電壓的   AC
控制饋電電壓頻率
  • 1 / 額定值
 Hz 50
  • 2 / 額定值
 Hz 60
控制饋電電壓 / 1 / 在50 Hz時 / 在AC時 / 測定值 V 230
控制饋電電壓 / 1 / 在60 Hz時 / 在AC時 / 測定值 V 230
工作區要素控制饋電電壓測定值 / 電磁線圈的
  • 在50 Hz時

  • 在AC時
   0.85…1.1
  • 在60 Hz時

  • 在AC時
   0.85…1.1


裝入/固定/外廓尺寸

裝入位置   任意的
固定類型   螺栓和扣接固定
寬度 mm 22.5
高度 mm 120
深度 mm 120

連接：

電氣連接的結構形式   螺栓連接
可連接的導線截面類型
  • 單芯線的
   1x (0.5 ... 4 mm²), 2x (0.5 ... 2.5 mm²)
  • 細芯線的

  • 帶有電纜末端加工
   1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²)
可連接的導線截面類型 / 在AWG導線時
  • 單芯線的
   2x (20 ... 14)
  • 多股線的
   2x (20 ... 14)

產品功能：
產品功能
  • 光電柵欄的監視
   否
  • 停機監視
   否
  • 保護門監視
   否
  • 自動起動
   否
  • 常閉觸點–常開觸點電磁開關監控
   否
  • 轉數監視
   否
  • 激光掃描監視
   否
  • 被監控的起動
   否
  • 光柵監視
   否
  • 磁開關監控 常閉觸點-常閉觸點
   否
  • 急停功能
   否
  • 腳踏墊監視
   否
聯合作用的適宜性 / 沖壓控制   否
應用的適宜性
  • 安全
   是
  • 行程開關監控
   否
  • 急停電路監控
   否
  • 閥門監控
   否
  • 觸覺傳感器監視
   否
  • 對磁性開關的監視
   否
  • 按照防故障安全性的電流回路
   否

正樹/批準：
資格證明   BG, SUVA, UL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508
  • TÜV許可證
   是
  • UL許可證
   是
  • BG BIA許可證
   否



?
