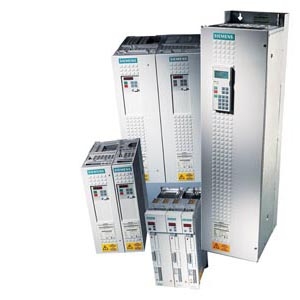

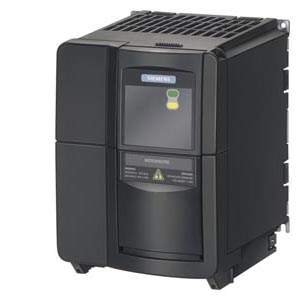

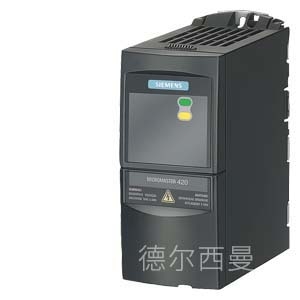

西門子變頻器廣泛應用于工業生產中，現在西門子在中國市場上的主要機型就是MM420，MM440.6SE70系列，對于變頻器安裝調試的方法你知道多少呢？

西門子變頻器和電機的距離應該盡量的短。這樣減小了電纜的對地電容，減少干擾的發射源。 控制電纜選用屏蔽電纜，動力電纜選用屏蔽電纜或者從西門子變頻器到電機全部用穿線管屏蔽。電機電纜應獨立于其它電纜走線，其最小距離為500mm。同時應避免電機電纜與其它電纜長距離平行走線，這樣才能減少西門子變頻器輸出電壓快速變化而產生的電磁干擾。如果控制電纜和電源電纜交叉，應盡可能使它們按90度角交叉。與西門子變頻器有關的模擬量信號線與主回路線分開走線，即使在控制柜中也要如此。與西門子變頻器有關的模擬信號線最好選用屏蔽雙絞線，動力電纜選用屏蔽的三芯電纜(其規格要比普通電機的電纜大檔)或遵從西門子變頻器的用戶手冊。

一、首先將西門子變頻器上操作面板通過模式鍵選P0003用戶訪問級選項，根據不同的內容選取不同的權限，其中1為標準級，2為擴展級，3為專家級。在這個菜單一般選1或2就可以了。

二、   選好用戶訪問級后，接著再將菜單選到P0010開始快速調試選項，德?tīng)栁髀鏖T(mén)子備件中心，在這個選項中共包含三個子菜單，0為準備運行，1為快速調試，30為恢復出廠設置，在這個菜單一般選1就可以了。

三、將菜單調制P0100,選擇工作地區，在此選項中選取0就可以了，0選項的含義是功率的單位為KW，頻率的出廠值為50HZ。

四、  將菜單調至P0300選擇電動機的類型，您可以根據所使用電動機的類型選項，一般的電動機都為交流異步電動機，所以這個選項選1(異步電動機)。

五、再將菜單調至P304電動機額定電壓，可以根據所使用電動機的銘牌，輸入銘牌上給出的電動機額定電壓值即可，德?tīng)栁髀鼘?zhuān)注于西門子備件產品。一般三相異步電動機的額定電壓值為380V。再調至P305電動機額定電流，可以根據所使用電動機的銘牌，輸入銘牌上給出的電動機額定電流值即可，設置額定電流值時只能大于或等于電動機銘牌上給出的額定電流值，不能小于電機銘牌上給出的額定電流值。

六、 將菜單調至P307電動機額定功率，可以根據所使用電動機的銘牌，輸入銘牌上給出的電動機額定功率值即可，設置額定功率值時只能大于或等于電動機銘牌上給出的額定功率值，不能小于電機銘牌上給出的額定功率值。調至P310電動機額定頻率，可以根據所使用電動機的銘牌，輸入銘牌上給出的電動機額定電流頻率值即可，一般設置為50HZ即可。

七、  再將菜單調至P311電動機額定速度，可以根據所使用電動機的銘牌，輸入銘牌上給出的電動機額定速度值即可。再將菜單調至P335電動機的冷卻方式，在這個菜單中有三個選項，0為自冷方式;1為強冷方式;2為自冷和內置風機冷卻;3為強冷和內置風機冷卻，一般設為0，自冷方式即可。

八、 再將菜單調至P700選擇命令源，可以根據所使用的控制方式來選擇，德?tīng)栁髀鼫剀疤嵝讶绻肜貌僮髅姘蹇刂谱冾l器則選1，如果您想通過接線端子來控制變頻器則需要選2,2為端子控制或數字輸入。再將菜單調至P1080電動機最小頻率，這個根據需要運行的頻率來設置就可以了。再將菜單調至P1082電動機最大頻率，這個根據需要運行的頻率來設置就可以了。

九、  再將菜單調至P1120電動機加速時間，根據需要可以設置電動機的加速時間，一般設置在5S—30S之間再將菜單調至P1121電動機減速時間，根據需要可以設置電動機的加速時間，一般設置在5S—30S之間再將菜單調至P1300控制方式，控制方式的設置方面如果電動機不帶旋轉編碼器的，選擇線性V/F控制就可以了，如果是帶旋轉編碼器的則應選取帶傳感器矢量控制。

十、 最后將菜單調至P3900結束快速調試，在這個選項中一般選取3，3的含義為結束快速調試，進行電動機計算，但不進行I/O復位。結束快速調試時，大約需要30S左右的時間變頻器才能進入正常。
